שואבי דייסון האלחוטיים הם יצירת מופת הנדסית, אך מנגנון ההפעלה המכני ויחידת המנוע הדיגיטלי כפופים לשחיקה. אחרי שנתיים–שלוש שנים רבים חווים תקלות משבתות: הדק שבור או מנוע/לוח אם שנשרף. במקום לקנות שואב חדש באלפי שקלים — לרוב אפשר לתקן. מדריך זה מכסה אבחון מדויק, את ההבדלים בין הדגמים (V10/V11/V15), ואת שני מסלולי התיקון המקובלים.
📅 פורסם: יולי 2026 · 🔄 עודכן: יולי 2026
🔧 תקציר מהיר (אפשר לדלג להמשך)
אבחנו קודם: הדק "רופף"/לא חוזר, או שהשואב לא מגיב אך הצג נדלק → הדק שבור. פעימה קצרה, התרעות שווא על חסימה, או "מת" לגמרי → מנוע/לוח אם. שני מסלולים: מסלול א' — החלפת גוף מנוע וציקלון קומפלט (5 דקות, פותר הכל, אפס סיכון); מסלול ב' — החלפת ההדק בלבד (מתקדם, ~40 דקות, Torx T8 חובה). קריטי: ב-V11 יש פיצול Screw-in מול Click-in שאינו תואם!
⚠️ לפני שמתחילים: תמיד שלפו/נתקו את הסוללה קודם. מסלול ב' הוא תיקון מתקדם עם סיכון לפגוע בלוח האם ובמגעי הנחושת. פירוק עצמי עלול לפגוע באחריות. בספק — פנו לטכנאי.
🩺 שלב האבחון — הדק שבור או מנוע שרוף?
לפני שמזמינים חלקים, זהו את מקור התקלה לפי התנהגות המכשיר ושפת האורות:
סימנים שההדק שבור פיזית
- תחושה מכנית: ההדק "רופף", "רך", חסר קפיציות, או לא חוזר למקומו (אין "קליק").
- אין תגובה ללחיצה — אך הצג/נורות הטעינה נדלקים בחיבור לחשמל.
- עבודה מקוטעת רק בלחיצה בזווית מסוימת, או שהשואב נתקע במצב פועל וממשיך לשאוב.
סימנים לכשל במנוע או בלוח האם
- תגובה קצרה (Pulse): צליל "גיהוק"/רטט קצר מהמנוע, ואז עצירה פתאומית.
- התרעות שווא: הצג מציג קבוע "Airway Blocked" או "Filter" למרות שהמכשיר נקי ושטוף.
- אפקט ה"מת": אין תגובה, אין אורות, ואינו נטען גם במטען המקורי.
🗂️ קטלוג הדורות — מלכודת התאימות
דייסון שינתה את מבנה גוף המנוע והמגעים בין הדגמים. חובה לבדוק את קוד הדגם (SV..) על מדבקת המכשיר לפני רכישת חלקים:
| דגם | קוד | מאפיינים |
|---|---|---|
| V10 | SV12 | מבנה קווי (Inline) ראשון · סוללה תמיד 3 ברגים · תיקון הדק דורש מברג ארוך במיוחד |
| V11 | SV14 / SV15 / SV17 | פיצול קריטי — ראו אזהרה למטה |
| V15 Detect | SV22 | קליק-אין + חיישן פייזו שמונה ומסווג חלקיקי אבק על הצג |
⚠️ V11 — פיצול קריטי! יש שתי גרסאות שאינן תואמות זו לזו:
• סוללה מוברגת (Screw-in / SV14): מגעים חשמליים לחיבור קבוע.
• סוללה נשלפת (Click-in / SV15 / SV17): מגעים מבוססי קפיצי לחץ.
גוף מנוע או מערכת הדק של "קליק-אין" לא יתאימו בשום אופן לגרסת ההברגה, ולהיפך!
🔀 הדילמה — שתי שיטות לתיקון
דייסון אינה מוכרת את לחצן ההדק כחלק בודד — הפתרון הרשמי הוא החלפת כל היחידה העליונה. למתקן העצמאי יש שני מסלולים:
| מסלול | מה מחליפים | למי מתאים |
|---|---|---|
| א' — מהיר ובטוח | גוף מנוע וציקלון קומפלט (מנוע, לוח אם, צג, הדק מובנה) | 5 דקות · פותר הדק + מנוע יחד · אפס סיכון |
| ב' — למתקדמים | לחצן ההדק בלבד (חלופי מחוזק) | ~40 דקות · רק אם המנוע ולוח האם תקינים |
🅰️ מסלול א' — החלפת גוף מנוע וציקלון קומפלט
מחליפים את כל בלוק הפלסטיק והאלקטרוניקה העליון — כולל מנוע, לוח אם, צג והדק. תיקון של 5 דקות, בלי ידע אלקטרוני ובאפס סיכון.
🔧 פרוטוקול מסלול א'
- שלפו את מיכל האבק השקוף ואת המסנן האחורי.
- פרקו את מארז הסוללה (3 ברגים בדגמי הברגה, או שליפה בקליק).
- קחו את יחידת גוף המנוע והציקלון החדשה.
- הרכיבו עליה את הסוללה הקיימת והדקו/הקליקו למקומה.
- החליקו את מיכל האבק על המסילה עד "קליק", והתקינו את המסנן.
🅱️ מסלול ב' — החלפת ההדק בלבד (למתקדמים)
אם המנוע ולוח האם תקינים ורוצים להחליף רק את הדק הפלסטיק השבור (יש הדקים חלופיים מחוזקים מפלסטיק עבה או אלומיניום) — זהו תיקון עמוק של כ-40 דקות.
כלים: מברג פיליפס #1, מברג פיליפס #0 (בחלק מהדגמים Torx #8 בשלבים 8/14/15), ספודג'ר (Spudger), פינצטה (לשלב 15), ורצוי מברג ארוך (15 ס"מ+) לברגים העמוקים.

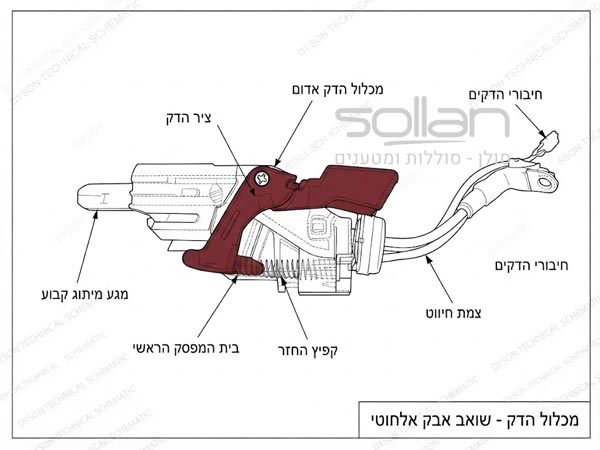

🖼️ מבנה המפסק :הפלסטיק אות צריכים להחליף מסומן באדום. עקבו אחר ההוראות מסומנות מ1 עד 16 הכינו כלים מראש על משטח נקי

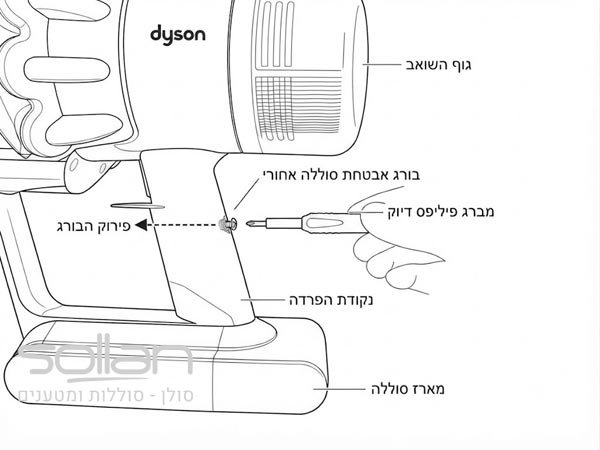

הסירו בורג פיליפס #1 אחד מהצד האחורי של הידית ושניים בתחתית סה"כ שלושה ברגים.

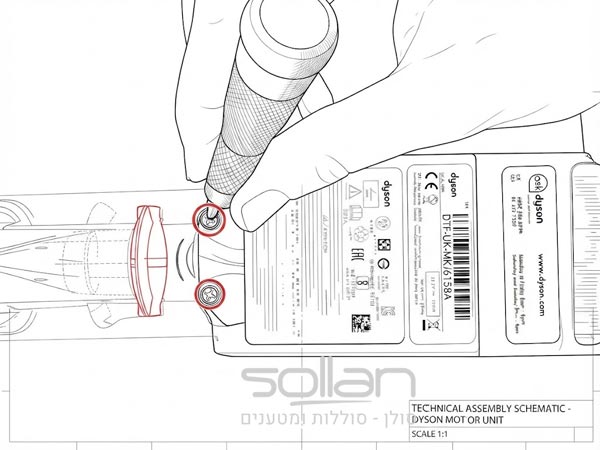

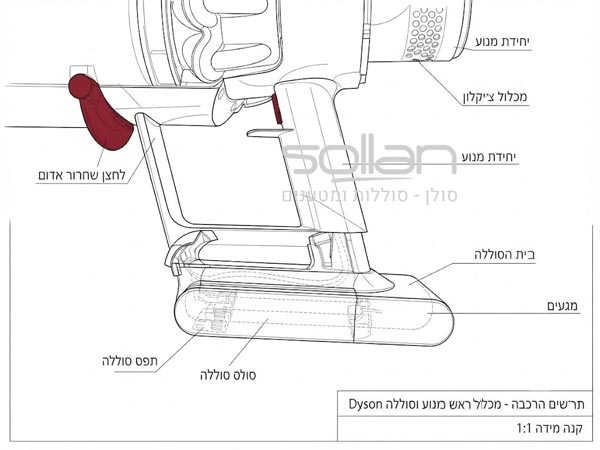

הסירו שני ברגי פיליפס #1 מהחלק התחתון של הסוללה.
משכו את הסוללה כלפי מטה והחליקו אותה החוצה מהידית. מכאן הסוללה מנותקת — בטוח להמשיך.

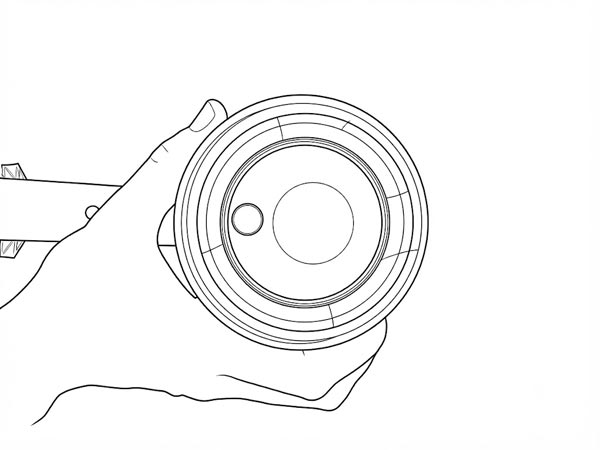

סובבו את המסנן והחליקו אותו החוצה.
הסירו ארבעה ברגי פיליפס #1 ליד מחוון הסוללה.

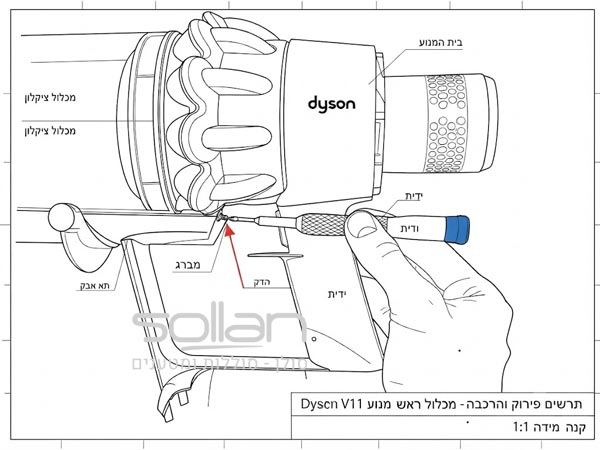

הסירו שני ברגי פיליפס #1 ליד הידית.

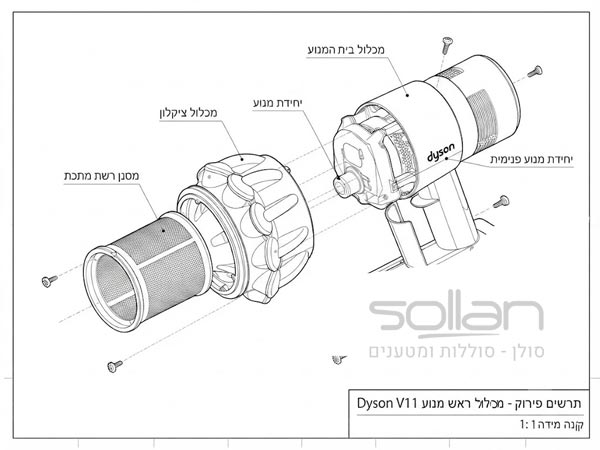

הפרידו את הידית מהחלק הקדמי של השואב.

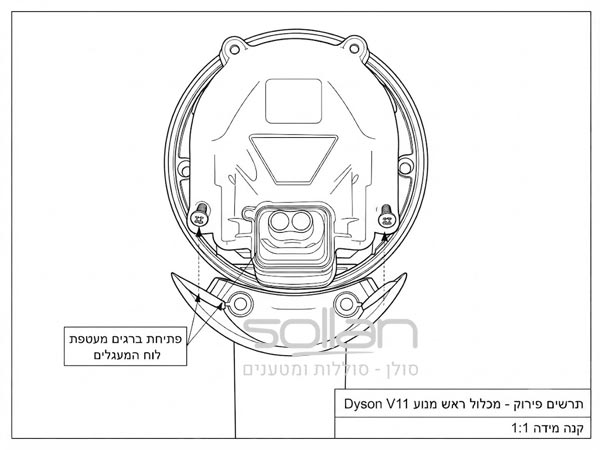

הסירו שני ברגים ממארז ההגנה של הלוח המודפס (פיליפס #0 או Torx #8, לפי הדגם).

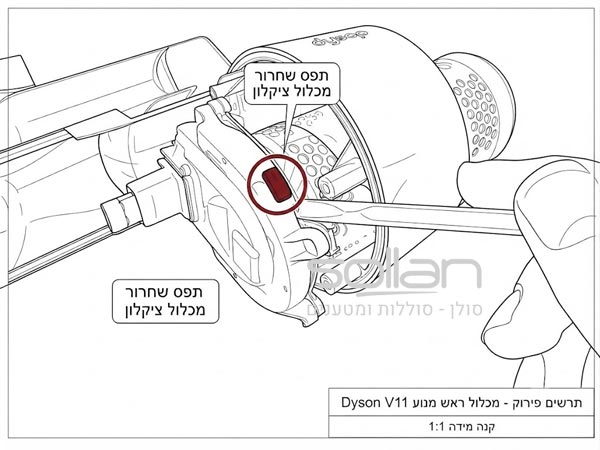

עם ספודג'ר, שחררו בעדינות את מארז הלוח ליד הבליטות המלבניות שמכסות את תפסי הפלסטיק.

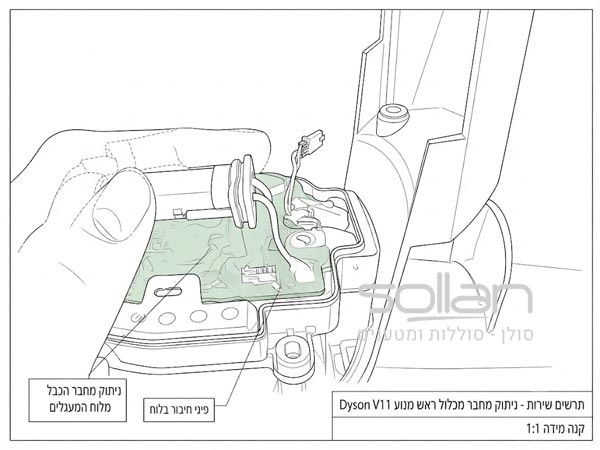

גרדו בעדינות את הדבק השקוף שמכסה את הלוח, כדי לגשת לראשי הברגים, לחיבורי המתח ולכבל המתג.

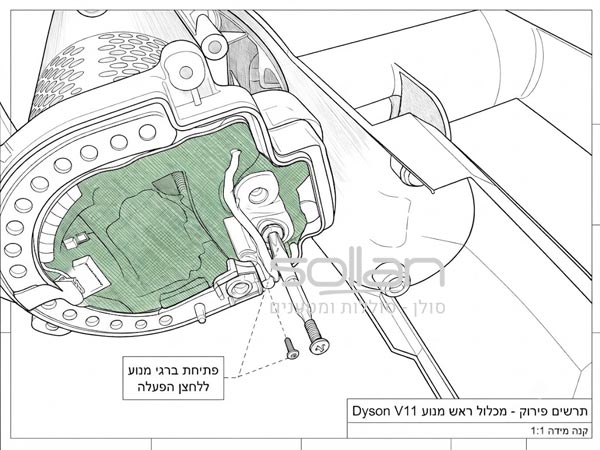

הסירו את הברגים שמחזיקים את כבלי המתח (פיליפס #1 או Torx #8).
נתקו בעדינות את תקע כבל המתג והרימו אותו מהלוח.

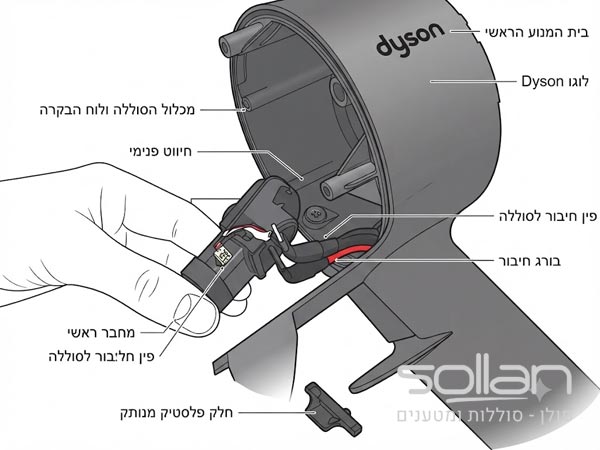

סובבו את קצות כבלי המתח למעבר קל בחריץ, והוציאו את החלק המרכזי מהמעטפת החיצונית תוך דחיפת הכבלים דרך החריץ.

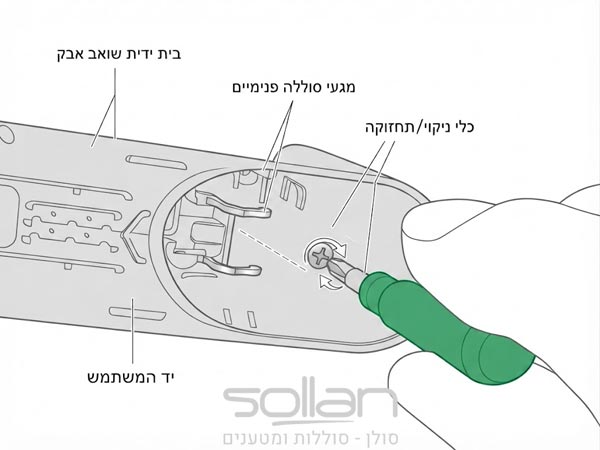

הסירו את הבורג היחיד בתוך תא הטעינה (פיליפס #0 או Torx).

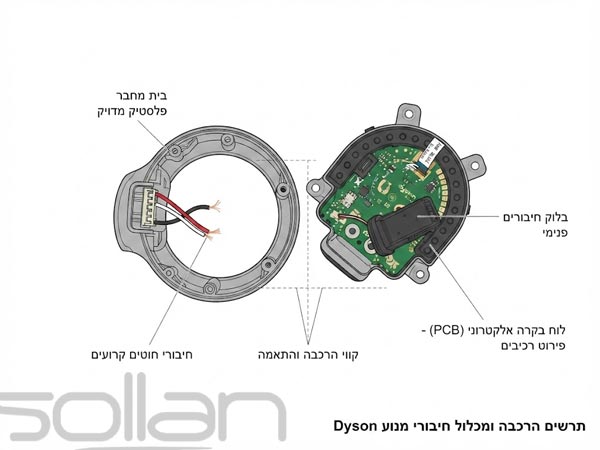

הסירו שני ברגים ממארז הכבל (פיליפס #0 או Torx). שחררו את המארז כלפי מעלה לשחרור התפסים (במברג או בפינצטה), והחליקו אותו החוצה.
עם ספודג'ר, דחפו את החלק המסומן כדי להוציא את ההדק מתא הטעינה.
החלפה והרכבה: הוציאו את קפיץ המתכת הקטן מההדק הישן, העבירו אותו אל ההדק החדש (רצוי מחוזק), והקליקו אותו לתושבת. הרכיבו הכל בסדר הפוך (16 → 1), חברו מחדש את תקע כבל המתג, וודאו שההדק קפיצי ולוחץ פיזית על המיקרו-סוויץ' השחור שעל הלוח.
✅ בקרת איכות (QA) לאחר ההרכבה
במיוחד אחרי מסלול ב' — בצעו שלוש בדיקות כדי לוודא שאין כשלי הרכבה:
| התופעה | הסיבה והפתרון |
|---|---|
| השואב עובד קבוע ולא נכבה | ברגי ה-T8 של הידית הודקו חזק מדי/בזווית — לחץ קבוע על ההדק. שחררו רבע סיבוב. |
| אין תגובה ואין אורות | ודאו שלשוניות הנחושת נוגעות היטב במגעי הסוללה, ושהקונקטור הזעיר אל הצג מחובר ללוח. |
| המברשת החובטת לא מסתובבת | שני פיני מתכת במסילת המיכל מעבירים מתח למברשת. ודאו שהם יושבים בתושבות הקדמיות ואינם צבוטים. |
🛡️ טיפים למניעת השבר הבא
- לחיצה מתונה: המיקרו-סוויץ' מופעל בלחיצה של פחות ממילימטר. אין צורך ללחוץ בכוח — לחיצה אגרסיבית וממושכת היא הסיבה המרכזית לשבירת זרוע הפלסטיק.
- הגנה מנוזלים: המנוע מסתובב במעל 125,000 סל"ד. שאיבת מים או לכלוך רטוב תישאב ישר ללוח האם ולמנוע, תגרום לקצר מיידי ותשרוף אותם.
- חלקים עם תו תקן: ביחידת גוף מנוע חלופית — ודאו מותג מוכר ואישורי CE / RoHS. חלקים זולים סובלים מבעיות איזון מניפה (רעידות ורעש) ואלקטרוניקה ירודה.
לסיכום — גם הדק שבור וגם מנוע שרוף ניתנים לתיקון עצמאי וחוסכים אלפי שקלים. אבחנו נכון, בדקו את קוד הדגם (SV) ואת סוג החיבור, ובחרו מסלול: א' לתיקון מהיר ובטוח, ב' לחיסכון מרבי למתקדמים.
